- Камень пустотелый 390х190х188 мм: 900 шт/час
- Плитка тротуарная 200х100 мм кв. м: 100 м2/час
- Камень бордюрный 1000×300×150 мм: 270 шт/час
- Установленная мощность: 104.2 кВт
- Масса: 22 195кг
- Длина: 20.5 м
- Ширина: 10.8 м
- Высота: 5,5 м
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер

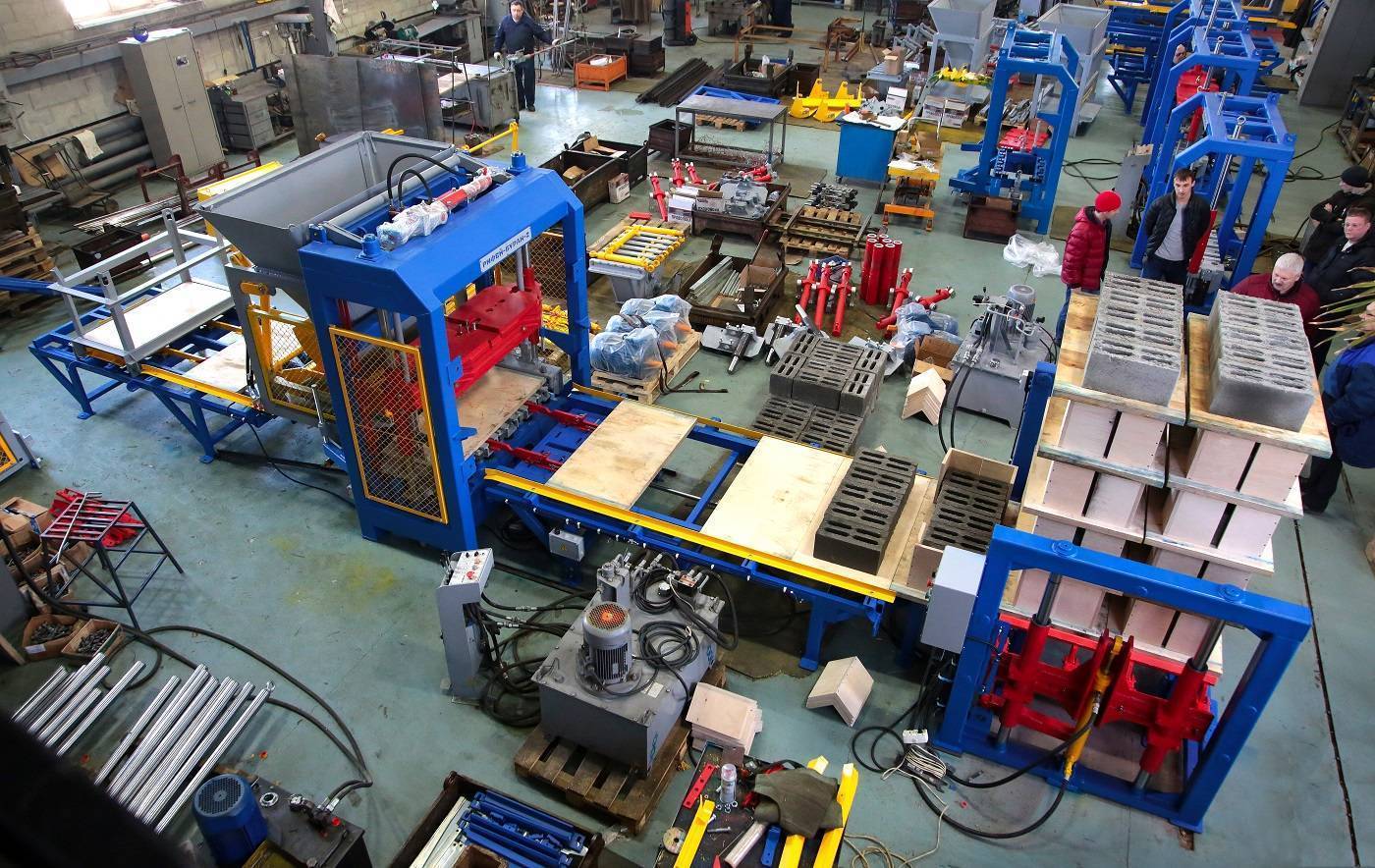

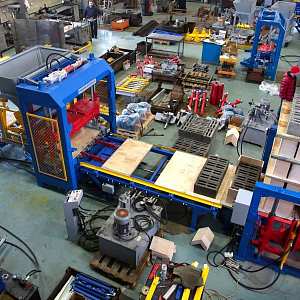

Максимально оснащенный комплекс Рифей-Буран-2-1100-СДА-24 в базовом комплект поставки входит автоматическая система дозирования исходных материалов и самый мощный формующий блок (вибропресс) Рифей-Буран-2, который так же работает в автоматическом режиме.
Является полноценным заводом для серийного изготовления тротуарной плитки, бордюров, блоков, кирпича и многих других изделий:
- отечественная разработка проверенная временем;
- минимальное влияние человеческого фактора;
- подача материала, приготовление бетонной смесей и работа вибропресса осуществляется автоматически;
- производство двухслойной тротуарной плитки (опция);
- гарантия и сервис в течении всего срока эксплуатации Оборудования.

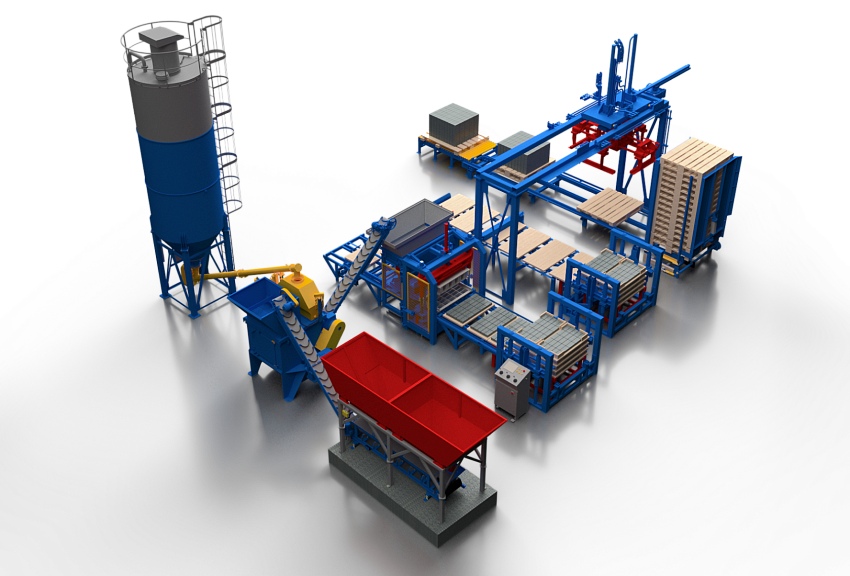

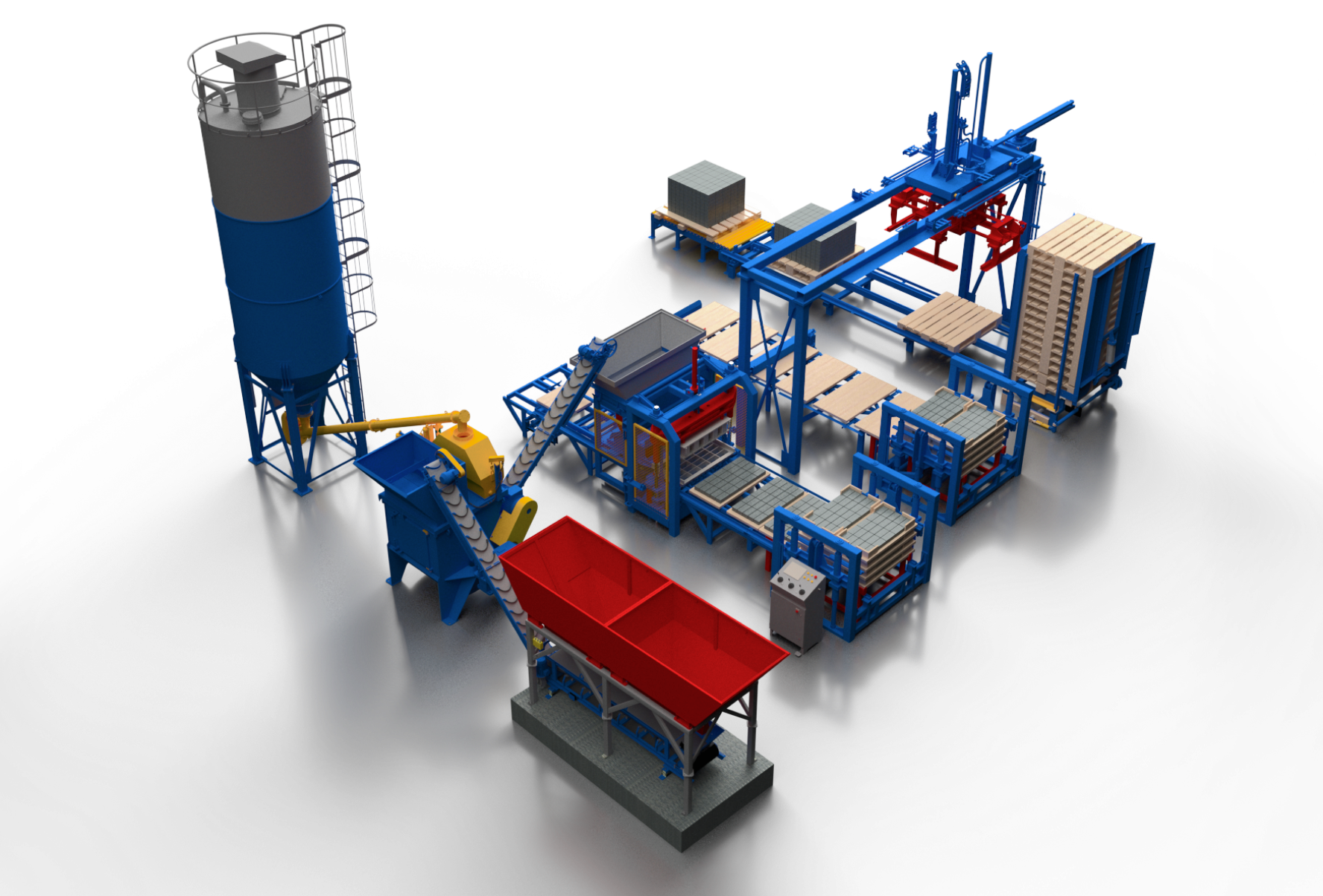

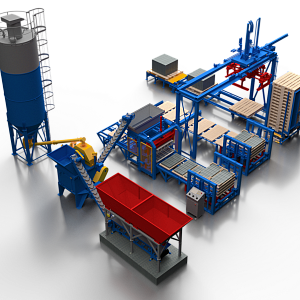

СОСТАВ И СХЕМА
Дозатор заполнителя ( два бункера) 1, приёмная воронка 2, ленточный транспорте 3, весовой дозатор цемента 4, бетоносмеситель для заготовления жесткой бетонной смеси 5, транспортер ленточный 6 для транспортировки приготовленной бетонной смеси в формующий блок 7. Пульт управления 8 может менять местоположение . Транспортер шнековый 9 крепится на силос 10 (доп. опция). Рядом с дозатором заполнителя находится компрессор 11 для подачи сжатого воздуха в пневматические цилиндры.Изображение
Название & Состав
Цена

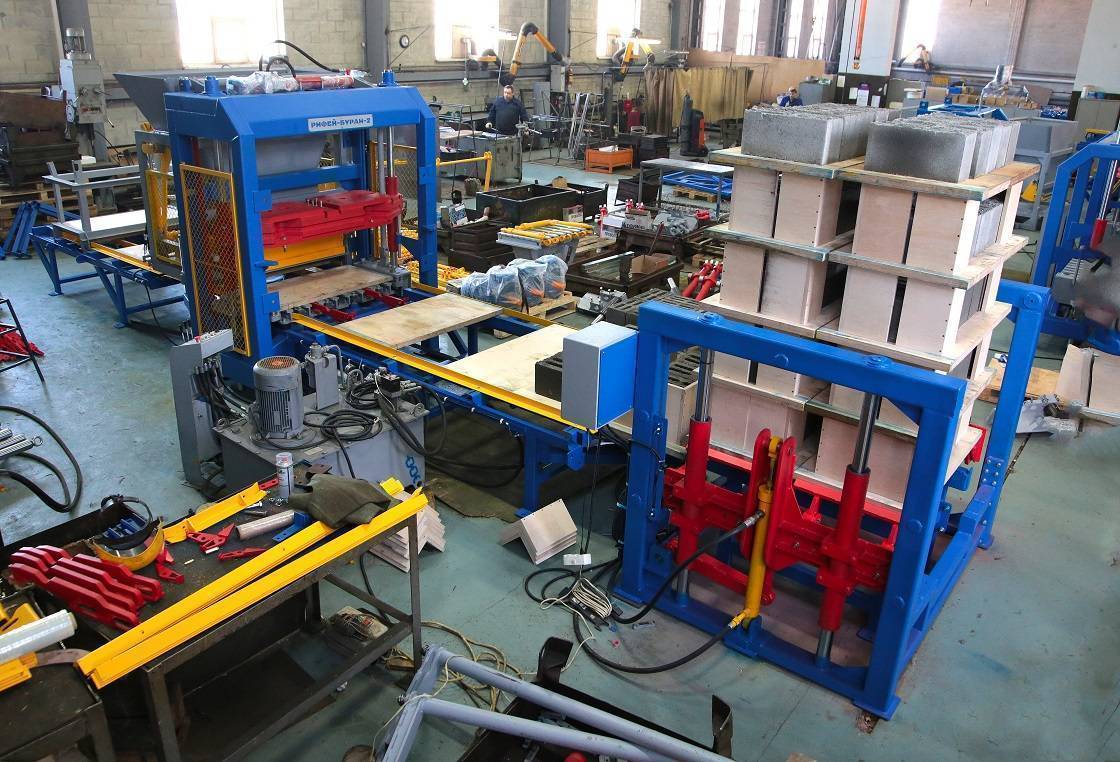

Вибропресс Рифей-Буран-2-А
1. Формующий блок Рифей Буран 2А:
- Автоматический вибропресс Рифей Буран 2А
- Автоматический пульт управления
- Маслостанция повышенной мощности
- Пуансон матрица 614.2.8 (2 бордюра стоя)
- Поддон технологический - 12 шт
2. Стеллажный модуль подачи поддонов:
- Модуль подачи поддонов
- Рольганг
- Траверса
- Стеллаж - 1 шт
с учетом НДС 20%

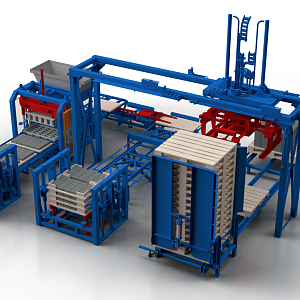

Система бесстелажного формования "СР.ПД.СН"

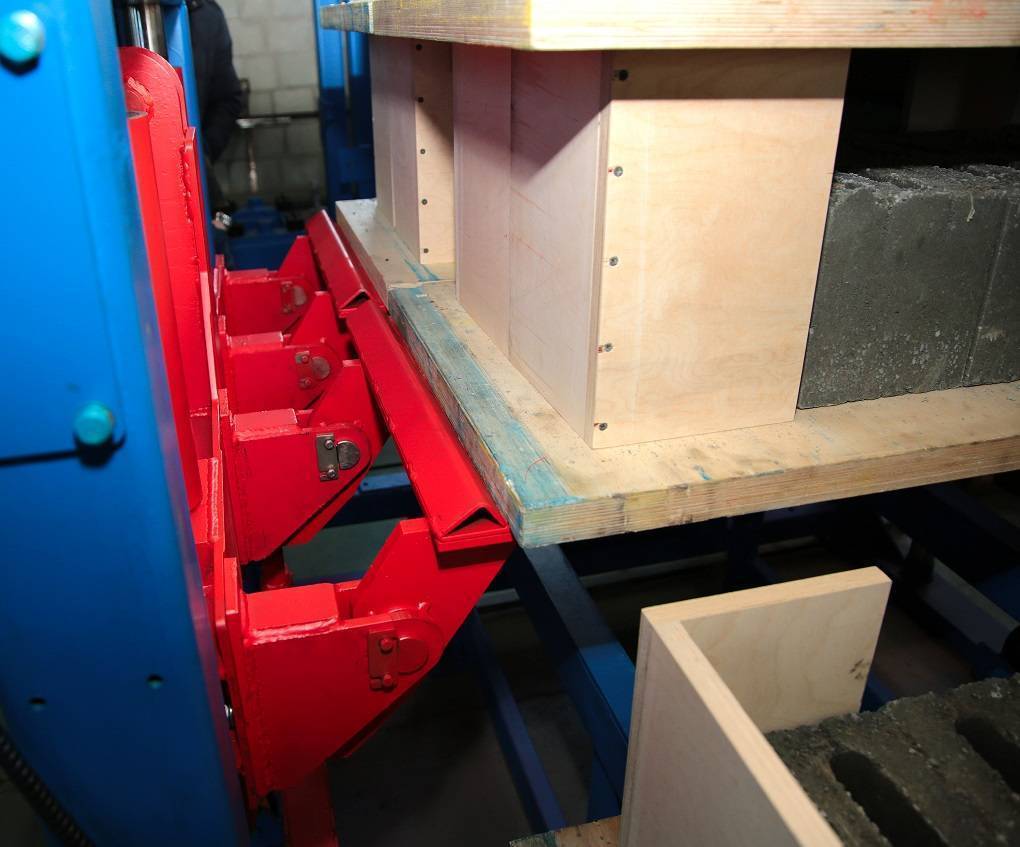

1. Система разгрузки поддонов (кольцо) "СР"
- Модуль разгрузки поддонов
- Кантователь
- Компрессор
- Маслостанция

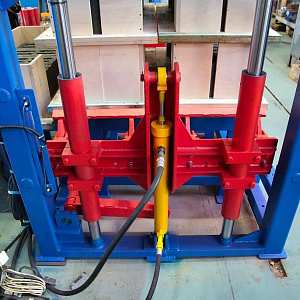

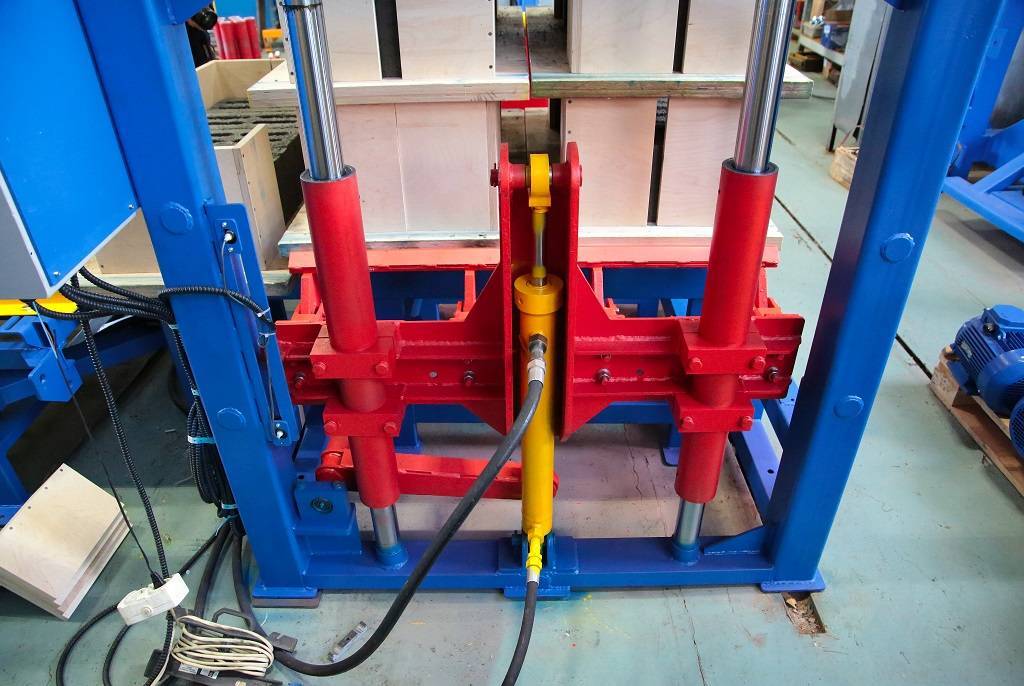

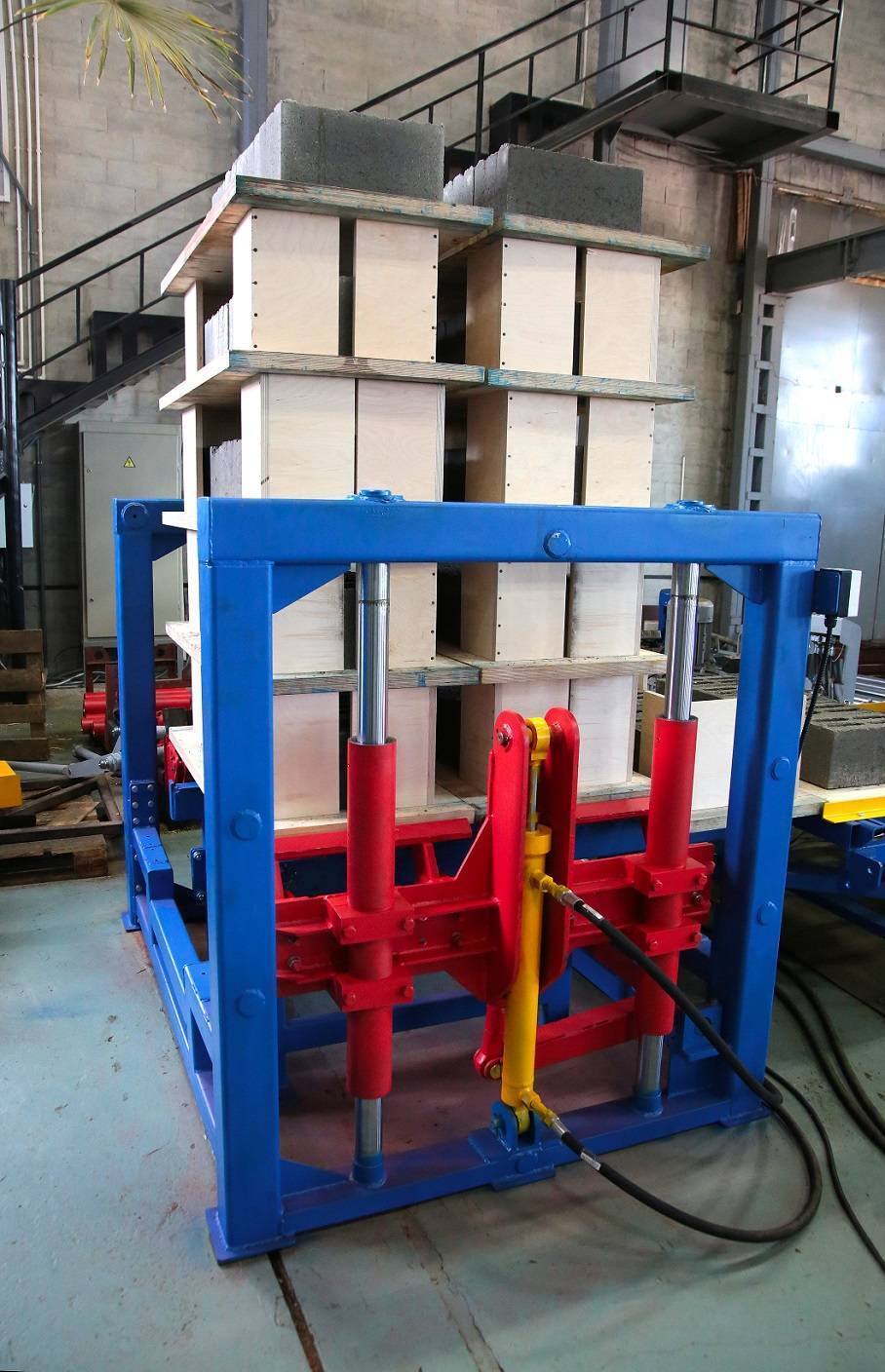

2. Подъемник поддонов "ПД" .Два поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)
3. Снижатель поддонов "СН"
4. Маслостанция
с учетом НДС 20%

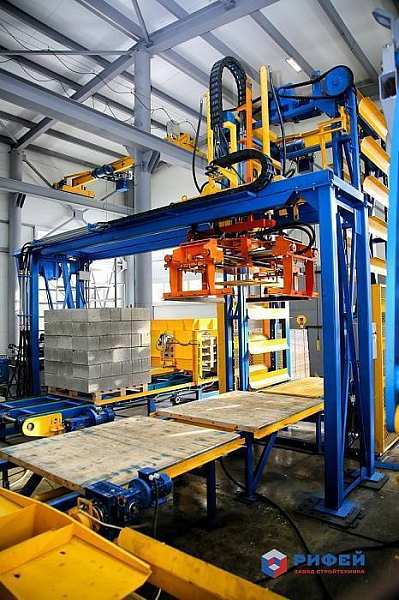

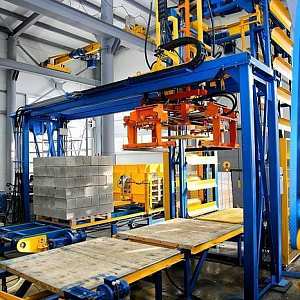

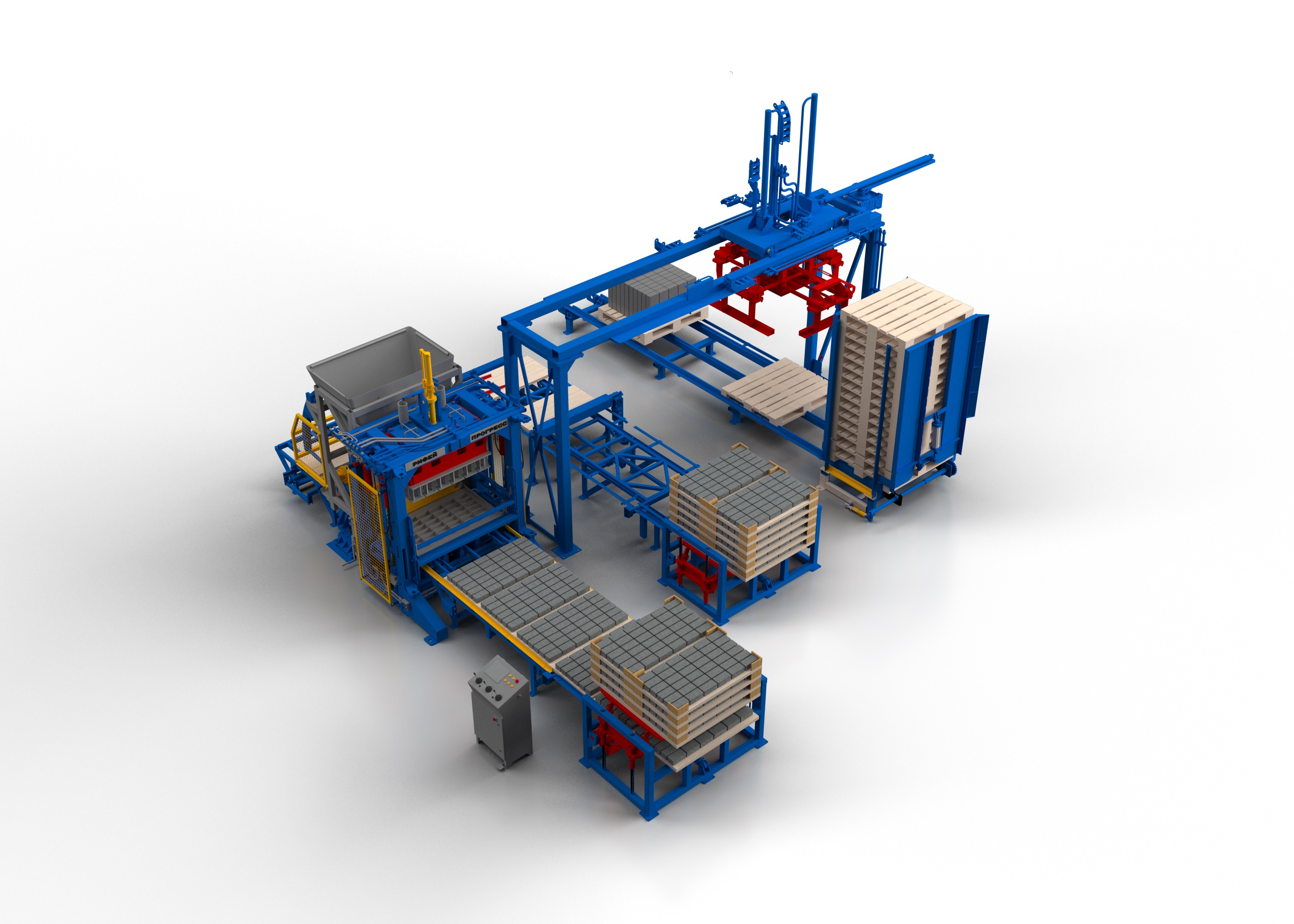

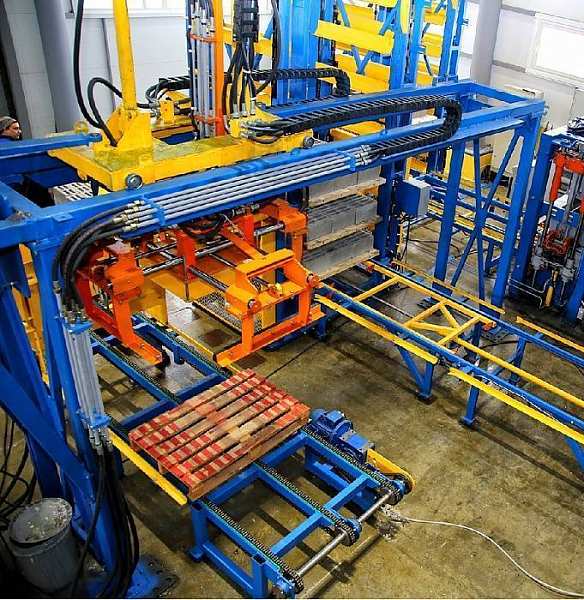

Автоматическая система пакетирования "ПК"
1. Пакетировщик
2. Установка насосная пакетировщика
3. Модуль подачи паллет с магазином паллет (товарных поддонов)
4. Пульт управления
5. Рольганг
6. Модуль разгрузки поддонов (опция) Применяется в стеллажной схеме. Цена 609 000р.
с учетом НДС 20%

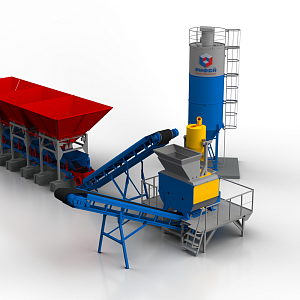

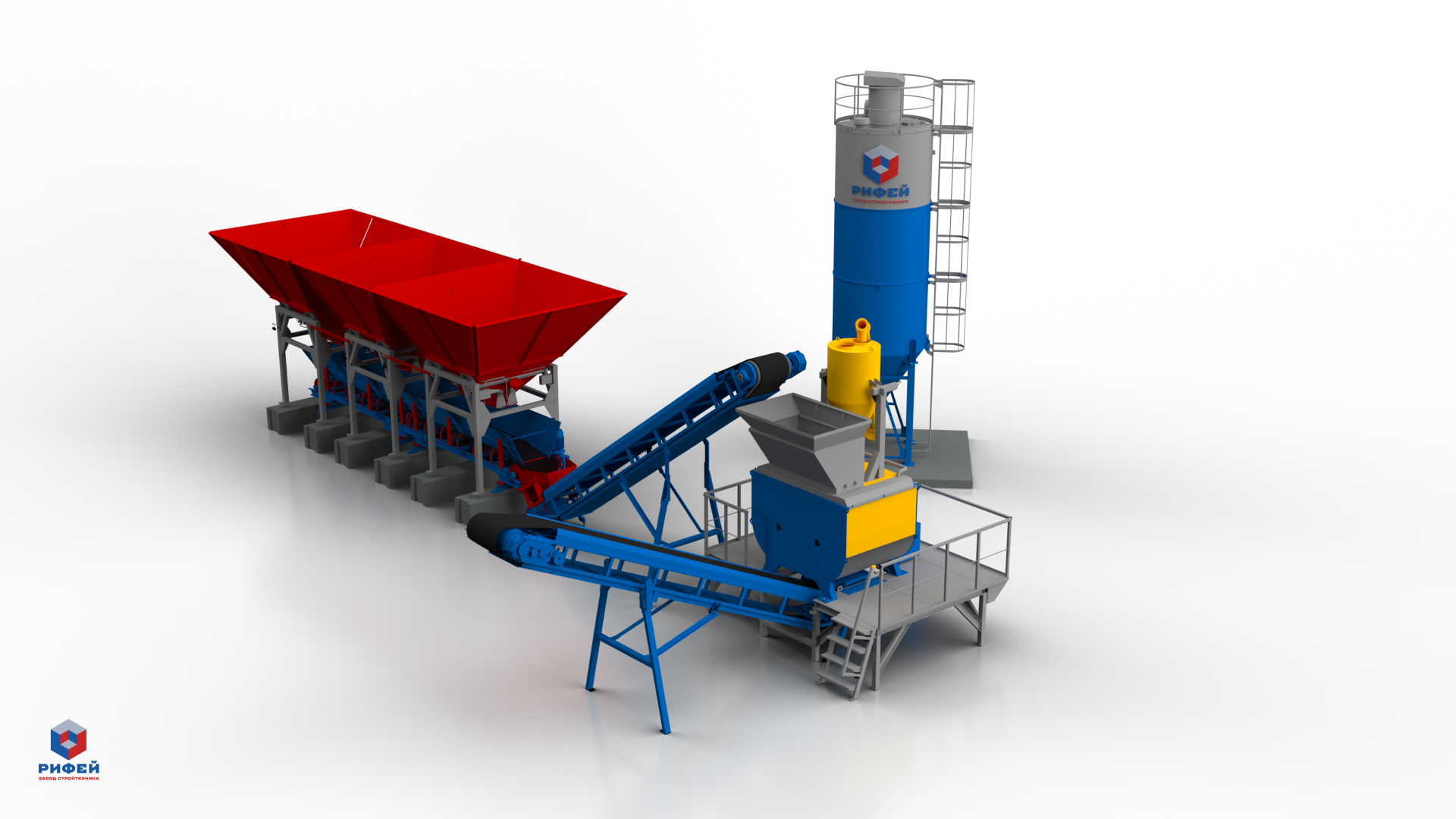

РБУ 1100-СДА-24
1. Бетоносмеситель БП-2Г-1100 (двухвальный, V=1100 л)
2. Блок дозаторов весовых БД-1100 (дозатор цемента, дозатор воды) тензодатчики CAS, точность дозирования ±1%
3. Дозатор заполнителя ДЗ-24 (2 бункера по 12 куб.м., с возможностью дозировать 3 компонента в пропорции 1-12 м.куб, и 2 по 6 м. куб) Взвешивающий конвейер на 4 тензодатчиках Cas. точность дозирования ±1%. На каждом бункере по одному вибратору
4. Пульт управления ПУ-СДА (с монитором, память рецептов и т.д.)
5. Конвейер ленточный КЛ-650-7-120
6. Конвейер ленточный КЛ-650-7-120 Ш с бункером-приемником (шевронная лента)
7. Конвейер винтовой КВ-6 (шнек), длина 6 м.
8. Эстакада смесителя
9. Пневмооборудование, Компрессор СБ4/Ф-270 LB50 «Remeza»
с учетом НДС 20%
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена
Модуль цветного слоя
1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации
с учетом НДС 20%
Силос цемента СЦ-26
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. руководство по эксплуатации
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
Автоматическая система перевозки поддонов
1. Тележка поперечная (нижняя тележка)
Тележка поперечная, перемещается по рельсовым путям между штабелерами и пропарочными камерами. Состоит из следующих основных частей:
-Подвижная рама, с приводом от мотор-редуктора через приводные валы на ведущие колеса. На раме закреплена часть рельсовых путей для верхней тележки;
-Датчики бесконтактные для предварительного позиционирования тележки относительно неподвижных рельсовых путей (в пропарке и штабелерах) и исходного положения верхней тележки;
-Механизм точной ориентации и фиксации нижней тележки с мотор-редуктором и бесконтактными датчиками положения толкателя;
-Электрошкаф с контроллером, частотным преобразователем для управления приводом, кабелями датчиков, и прочей аппаратурой;
-Дуги безопасности с выключателями для аварийной остановки при наезде на препятствия.
2. Тележка вилочная (верхняя тележка)
Перемещается по рельсовым путям от тележки поперечной внутрь штабелеров или пропарочных камер и обратно. Состоит из следующих основных частей:
-Подвижная рама, с приводом от мотор-редуктора через приводные валы на ведущие колеса;
-Колонна с направляющими для подъема-опускания грузозахватных вил;
-Вилы для удержания поддонов с изделиями;
-Гидросистема: установка насосная и гидроцилиндр для подъема вил; система определяющая вес изделий с целью ограничения скорости тяжелонагруженной тележки;
-Кабельный барабан с кабелем;
-Датчики бесконтактные для позиционирования вилочной тележки в пропарке и штабелерах;
-Электрошкаф с контроллером, частотным преобразователем для управления приводом, кабелями датчиков, сиреной и прочей аппаратурой.
3. Подвесная кабельная система:
-Стойки для крепления и натяжения каната ;
-Ветвь канатная. Канат для кабеля с элементами крепления к стойкам;
-Каретка для крепления кабеля и перемещения по канату;
-Кабель питания.
4. Система управления
Позволяет в ручном, полуавтоматическом и автоматическом режиме по беспроводной связи управлять всеми механизмами системы перевозки поддонов. Заложена возможность доработки до автоматического режима. Состоит из следующих основных частей:
-Пульт управления с контроллером, панелью оператора, джойстиком и кнопками управления. Джойстиком регулируется скорость перемещения тележек в каждом из четырех направлений;
-Система беспроводной передачи управляющего сигнала от контроллера пульта управления на контроллеры поперечной и вилочной тележки;
-Система видеонаблюдения для дистанционного управления тележками (камеры, приемник и передатчик для беспроводной передачи изображения) позволяет выводить изображение на монитор оператора с четырех камер, установленных на вилочную тележку.
с учетом НДС 20%
камней пустотелых 390х190х188 мм - до 900 шт./час
камней перегородочных 120мм - до 1350 шт./час
камней бортовых БР 78.30.15 - до 270 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - до 100 м2
Размеры поддона для формования 1150х650х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Продолжительность одного цикла формования 18-30 сек
Высота формуемых изделий 30-300 мм
Смеситель БП-2Г-1100 объем бетоносмесителя по загрузке 1,1 м³
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 24 м³
Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 150
-дозатор воды - 150
Установленная мощность - 104.2 кВт
Режим работы – автоматический
Обслуживающий персонал – 2
Условия эксплуатации при температуре окружающей среды 0...+45
Габаритные размеры:
Длина (без учета силоса) - 20 500 мм
Ширина – 10 800 мм
Высота (без силоса) – 5 500 мм
Масса (без силоса) – 22 195 кг
Привод затвора пневматический
Компрессор СБ4/Ф-270 LB50 «Remeza»
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±1%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.
