Комплекс Рифей-Полюс-750-СД

5 028 000 руб.
4 726 320 руб. с учетом НДС 20%

Камень пустотелый 390х190х188 мм: 530 шт/час
Плитка тротуарная 200х100 мм кв. м: 50 м2/час
Камень бордюрный 1000×300×150 мм: 70 шт/час

Технические характеристики:

Установленная мощность: 57.2 кВт
Масса: 10 900 кг
Длина: 20.5 м
Ширина: 8 м
Высота: 3.7 м
Режим работы: полуавтоматический
Гарантия: 2 года
Информация о предоплате: Предоплата 100%

Особенности:

1. Высокая степень защиты от «Человеческого фактора»;
2. Простота в эксплуатации, адаптирован к любому уровню квалификации рабочих;
3. Дорожный бордюр ГОСТ и 2-х слойная плитка;
4. Высокое качество продукции за счет применения «ударной вибрации»;
5. Лидер по соотношению Цена/Качество/Производительность!

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    Имя
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Пройдите проверку:*
    loading...
    Необходимо ваше согласие на обработку персональных данных

    Описание

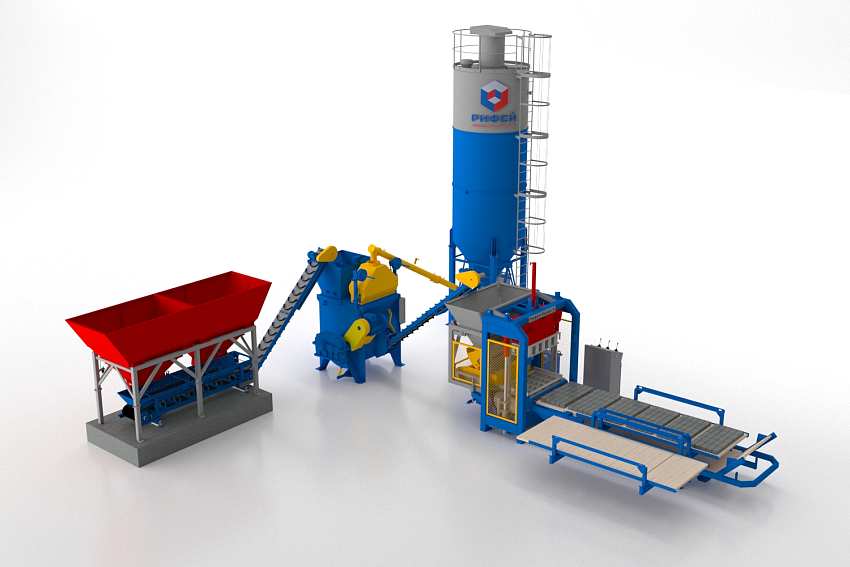

    Комплект оборудования для производства строительных изделий "Рифей-Полюс-750-СД" представляет собой мощный комплект оборудования состоящий из формующего блока (вибропресс, модуль подачи поддонов и.т.п) и автоматизированной системы дозирования материала (смеситель, бункера, силоса, транспортёры и пр.) <br>

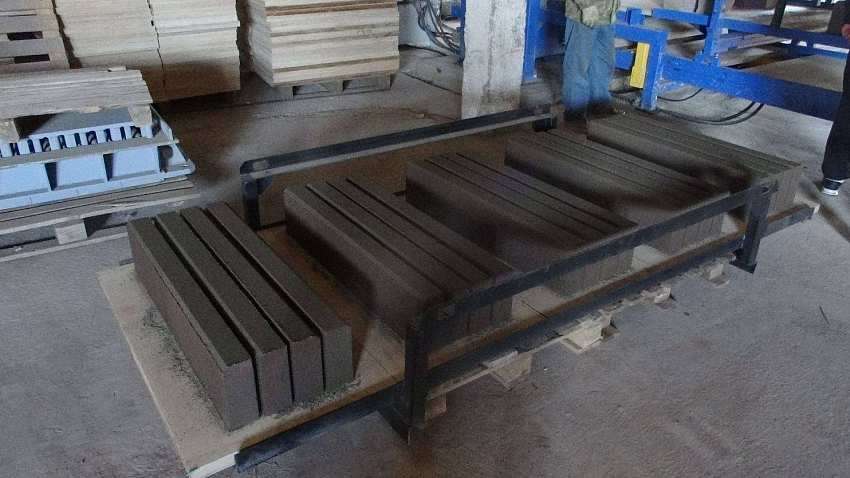

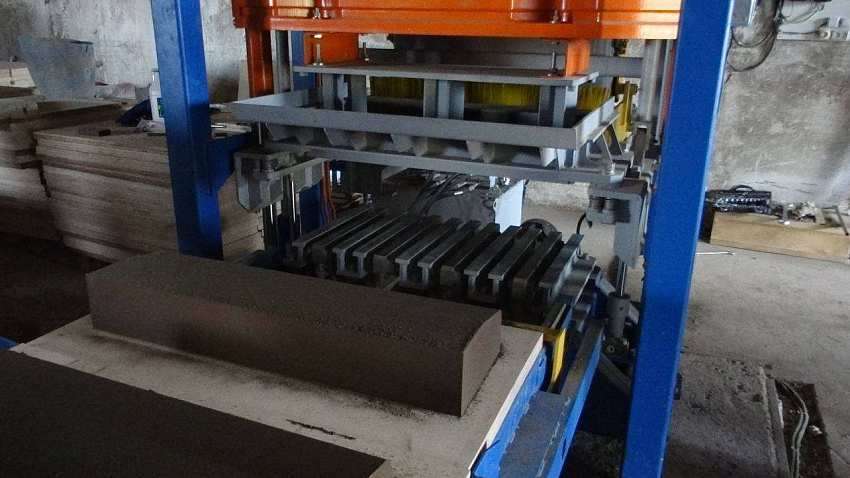

    Изделия полученные вибропрессованием обладают высокими качественными и техническими характреристиками. <br>
    Вибропрессующий комплекс "Рифей-Полюс-СД" обладает рядом преимуществ: <br>
    <ul>
        <li>высокая производительность; </li>
        <li>максимально снижен человеческий фактор, т. к. подача сырьевых компонентов и приготовление бетонных смесей по указанным рецептурам осуществляется автоматически; </li>
        <li>длительный срок эксплуатации.</li>
    </ul>
    <h2>СОСТАВ И СХЕМА</h2>
    Комплекс состоит из 2-х бункеров дозатора заполнителя 1, приемной воронки 2, конвейера ленточного 3, весового дозатора 4, бетоносмесителя для изготовления бетонной смеси 5, ленточного конвейера 6 для подачи готовой смеси в вибропресс 7. Пульт управления 8 может устанавливаться в любом удобном месте в пределах длины кабелей. Транспортер шнековый 9 крепится на силос цемента 10 (доп. опция). Для подачи воздуха в пневмосистему оборудования устанавливается компрессор 11.<br>
    <img width="762" alt="Схема Рифей-Удар-СД" src="/upload/img/Схема Рифей-СД.png" height="606" title="Схема Рифей-СД"><br>
    <br>

    Название & Состав
    Цена
    Вибропресс Рифей Полюс
    Вибропресс Рифей Полюс

    1. Формующий блок Рифей Полюс
    2. Модуль загрузки смеси
    3. Модуль подачи поддонов
    4. Маслостанция
    5. Пульт управления полуавтоматический
    6. Пуансон-матрица (1 шт, стоимостью 140 т.руб.)
    7. Стеллаж (1 шт)
    8. Траверса съёма стеллажей
    9. Поддон технологический (12 шт)
    2 490 000 руб.
    с учетом НДС 20%
    РБУ 750-СД-15
    РБУ 750-СД-15

    1. Бетоносмеситель СГ-750 (V=750 л)

    2. Блок дозаторов весовых БД-750-вес (дозатор цемента, дозатор воды)

    3. Дозатор заполнителя ДЗ-15 (2 бункера по 7,5 куб.м.)

    4. Пульт управления ДЗ-3К

    5. Конвейер ленточный КЛ-550-5,0

    6. Конвейер ленточный КЛ-500-5,0 с бункером-приемником

    7. Конвейер винтовой (шнек) КВ 6, длина 6 м.

    8. Пневмооборудование, Компрессор СБ4/Ф-270 LB50 «Remeza»
    2 385 720 руб.
    с учетом НДС 20%
    Сборочный комплект и документация
    Сборочный комплект и документация

    1. Паспорт. Руководство по эксплуатации
    2. Метизы для сборки
    3. Комплект ЗИП

    Комплект поставки

    Базовый комплект поставки
    Название & Состав
    Цена
    Подъёмник (Снижатель) бесстеллажный
    Подъёмник (Снижатель) бесстеллажный

    1. Модуль загрузки поддонов в подъемник

    2. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)

    3. Пульт управления (опция)

    4. Установка насосная/маслостанция (опция)
    от 440 000 руб.
    с учетом НДС 20%
    Система бесстелажного формования "СБ"
    Система бесстелажного формования "СБ"

    1. Модуль загрузки поддонов в подъемник

    2. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)

    3. Снижатель (понижающий модуль разгрузки поддонов с готовыми изделиями после пропарочной камеры)

    4. Модуль разгрузки поддонов

    5. Модуль кантования поддонов (для равномерного износа поддонов)

    6. Модуль транспортировки поддонов в вибропресс

    7. Пульт управления

    8. Маслостанция (насосная установка)

    от 1 730 540 руб.
    с учетом НДС 20%
    Автоматическая система пакетирования "П"
    Автоматическая система пакетирования "П"

    1. Пакетировщик
    2. Установка насосная пакетировщика
    3. Модуль подачи паллет с магазином паллет (товарных поддонов)
    4. Пульт управления
    5. Рольганг
    6. Модуль разгрузки поддонов (опция) Применяется в стеллажной схеме. Цена 255 000р.

    от 2 263 520 руб.
    с учетом НДС 20%
    Растариватель цемента РЦ-2
    Растариватель цемента РЦ-2

    1. Рама
    2. Бункер с инспекционным люком
    3. Система ножей для вспарывания биг-бега
    4. Защитная решетка
    5. Виброопоры - 8 штук
    6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
    7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
    8. Пульт управления тельфером
    9. Траверса для захвата мешков
    10. Паспорт на растариватель

    281 000 руб.
    с учетом НДС 20%
    Силос цемента СЦ-26
    Силос цемента СЦ-26

    1. цементная банка

    2. лестница с ограждением

    3. ограждение верхней площадки

    4. труба для закачивания цемента

    5. ручная поворотная заслонка

    6. вибратор для сводообрушения

    7. руководство по эксплуатации

    315 000 руб.
    с учетом НДС 20%
    Дозатор заполнителя ДЗ-28
    Дозатор заполнителя ДЗ-28

    1) Четыре бункера по 7 куб. метров каждый

    2) рама

    3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

    4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)

    5) вибраторы - 4 шт

    6) тензодатчики - 8 шт

    7) паспорт, руководство по эксплуатации

    1 260 000 руб.
    с учетом НДС 20%
    Поддоны фанерные
    Поддоны фанерные

    Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

    Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 670 рублей/штука

    Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 960 рублей/штука

    Поддон 450х450×20 мм - для Рифей-Кондор – 280 рублей/штука

    от 280 руб.
    с учетом НДС 20%

    Дополнительные опции

    .

    Технические характеристики

    Производительность комплекса при изготовлении:
    камней пустотелых 390х190х188 мм - 530 шт./час
    камней перегородочных 120мм - 850 шт./час
    камней бортовых БР 78.30.15 - 70 шт./час
    плитки тротуарной “прямоугольная”, 200х100 мм - 2500 шт./час (50 м2)

    Размеры поддона для формования 1150х650х40 мм
    Размеры зоны формования на поддоне 1000х500 мм
    Продолжительность одного цикла формования 30-45 сек
    Высота формуемых изделий 50-230 мм
    Смеситель СГ-750 объем бетоносмесителя по загрузке 0,75 м³
    Количество бункеров для заполнителя - 2 шт.
    Объем бункеров для заполнителя общий - 10 м³

    Максимальная доза взвешивания, кг:
    -дозатор заполнителя - 1500
    -дозатор цемента - 150
    -дозатор воды - 150

    Установленная мощность - 57.2 кВт
    Режим работы – полуавтоматический
    Обслуживающий персонал – 3-5
    Условия эксплуатации при температуре окружающей среды 0...+45

    Габаритные размеры:
    Длина (без учета силоса) - 20 500 мм
    Ширина – 10 200 мм
    Высота (без силоса) – 3 700 мм
    Масса (без силоса) – 9 400 кг

    Привод затвора пневматический
    Компрессор СБ4/Ф-270 LB50 «Remeza»
    Пневматика Camozzi
    Весовая система дозирования тензодатчики CAS
    Точность дозирования ±2%
    Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
    Вредные выбросы - отсутствуют.

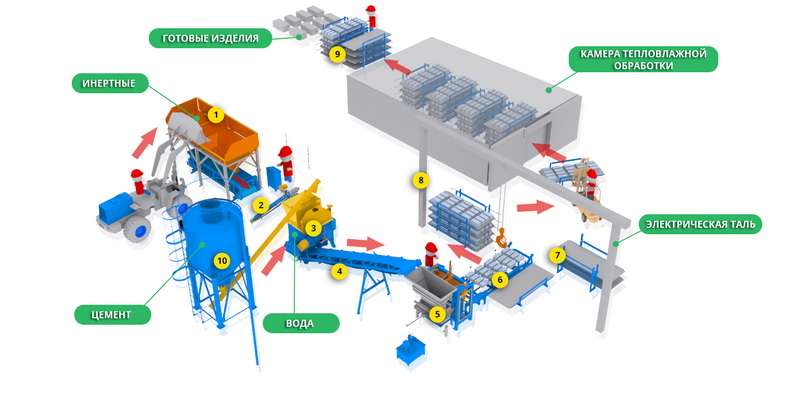

    схема организации производства оборудования Рифей

    План фундамента

    Схема фундамента Рифей-Полюс-750-СД
